Революция от Intel свершилась! Обзор новых чипсетов и процессоров
Недавно мы уже говорили о новой платформе Intel. И вот мы дождались этого момента — новые процессоры и чипсеты официально объявлены. Сегодня мы на практике оценим производительность и функциональность новой платформы, а также рассмотрим результаты тестов нового графического ядра. **Действительно революция?**Компания Intel обновила разом три ключевых компонента в своей платформе: память DDR SDRAM , AGP -порт и Socket 478. Их место заняли память DDR2 SDRAM , шина PCI Express и Socket 775. Все эти нововведения появились в новых чипсетах — i915GV , i915G , i915P и i925X.

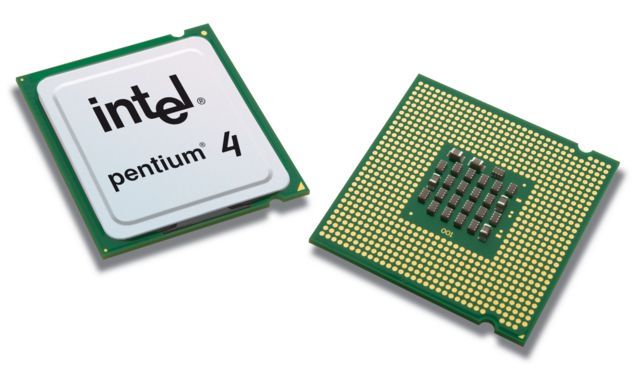

Обновленный Pentium 4 остался без ножек.
Для новых системных плат вышло сразу десять процессоров: - Celeron D 320 (2,4 ГГц), 325 (2,53 ГГц), 330 (2,66 ГГц) и 335 (2,8 ГГц), работающие на FSB 533 МГц. Новые Celeron тоже стали производиться по 90 -нм техпроцессу. Однако кэш у них урезан до 256 кбайт и в них нет поддержки Hyper-Threading. - Pentium 4 520 (2,8 ГГц), 530 (3,0 ГГц), 540 (3,2 ГГц), 550 (3,4 ГГц) и 560 (3,6 ГГц). Все они базируются на 90-нм ядре Prescott с cистемной шиной 800 МГц, технологией Hyper-Threading, набором инструкций SSE3 и кэшем 2-го уровня 1 Мбайт. - Pentium 4 Extreme Edition с частотой 3,4 ГГц также будет представлен на новой платформе. Новый Socket LGA 775Технология Socket LGA ( Land Grid Array ) пришла с рынка High-End серверов. Она позволяет использовать очень высокую плотность контактов на сокете, а также обеспечивает стабильные электрические и механические характеристики. Таким образом, ножки перешли с процессора на сокет. Старайтесь не касаться нижней части процессора и ножек сокета. Устанавливать и снимать процессор надо под прямым углом.

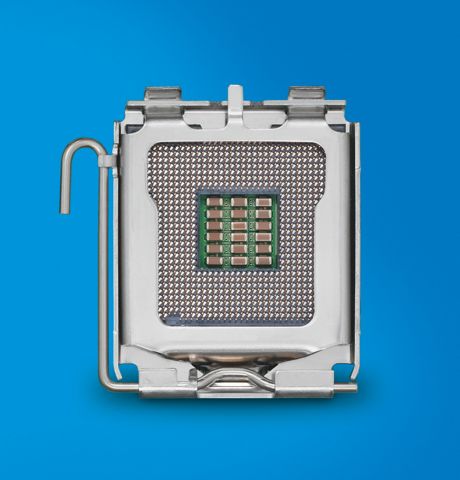

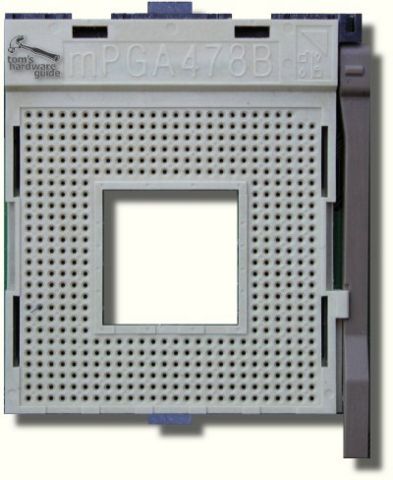

Слева: Socket LGA 775. Справа: Socket 478. Изменения налицо.
Таблица №1. Информация о моделях и ценах
Процессор Модельный номер Частота ядра Кэш L2 Частота FSB Цена
Celeron D 320 2,4 ГГц 256 кбайт 133 МГц (533 МГц QDR) 69
Celeron D 325 2,53 ГГц 256 кбайт 133 МГц (533 МГц QDR) 79
Celeron D 330 2,66 ГГц 256 кбайт 133 МГц (533 МГц QDR) 89
Celeron D 335 2,8 ГГц 256 кбайт 133 МГц (533 МГц QDR) 117
Pentium 4 520 2,8 ГГц 1 Мбайт 200 МГц (800 МГц QDR) $ 178
Pentium 4 530 3,0 ГГц 1 Мбайт 200 МГц (800 МГц QDR) $ 218
Pentium 4 540 3,2 ГГц 1 Мбайт 200 МГц (800 МГц QDR) $ 278
Pentium 4 550 3,4 ГГц 1 Мбайт 200 МГц (800 МГц QDR) $ 417
Pentium 4 560 3,6 ГГц 1 Мбайт 200 МГц (800 МГц QDR) $ 637
Pentium 4 Extreme Edition 3,4 ГГц 512 кбайт L2 2 Мбайт L3 200 МГц (800 МГц QDR) $ 999
Чипсеты: i915GV, i915G, i915P и i925XСерия i915 ( Grantsdale ) включает в себя три чипсета: i915G с интегрированным графическим ядром Graphics Media Accelerator 900 ( GMA 900 ), i915P с PCI Express x16 для видеокарты и i915GV — дешевый чипсет с интегрированной графикой, но без возможности установки отдельной видеосистемы. Три новых чипсета призваны заменить линейку продуктов i865. Alderwood теперь официально называется i925X и является приемником i875P. i925X — самый дорогой и производительный чипсет в новой линейке. Как обычно, чипсеты разделены на два моста — северный мост MCH и южный мост ICH. Инженеры Intel разработали линейку чипсетов i9xx с нуля, чтобы обеспечить “родную” поддержку PCI Express. Предыдущая шина между двумя мостами была заменена новой, более производительной, — Direct Media Interface ( DMI ). Ее интерфейс использует четыре линии PCIE и обеспечивает пропускную способность 1 Гбайт/с в каждом направлении. Северный мост MCH отвечает за работу с видеокартой и памятью. AGP-порт заменен на PCIE x16, который обладает в четыре раза большей пропускной способностью. Второе изменение касается контролера памяти. Теперь он поддерживает DDR SDRAM и DDR2 400/533. К тому же, все новые чипсеты используют двухканальный доступ к памяти. Серия i915 может работать с DDR2 и/или DDR SDRAM, но установить одновременно два типа памяти и запустить систему невозможно. i925 поддерживает только DDR2.

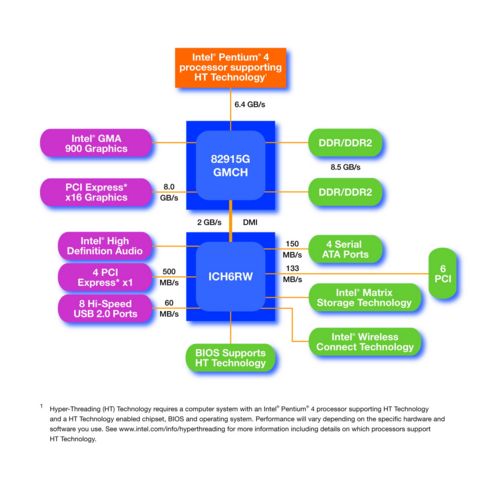

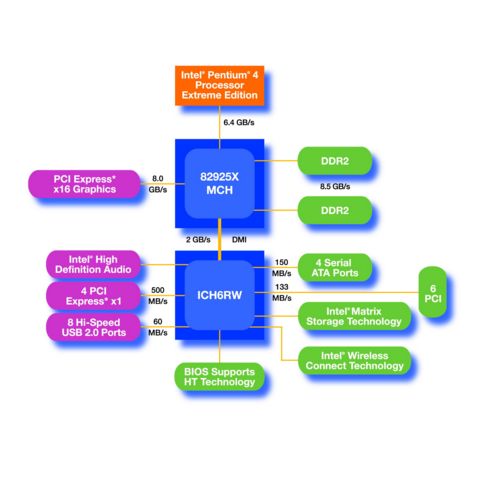

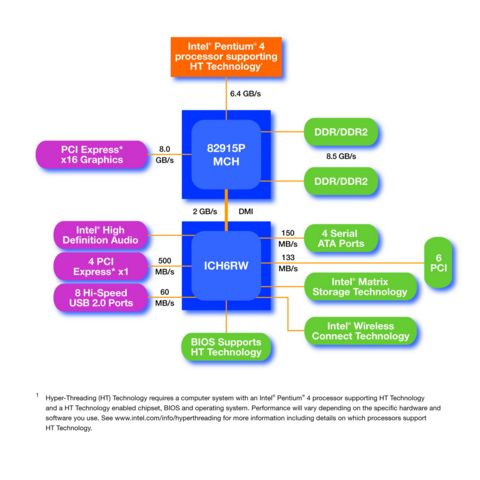

Схемы чипсетов. Слева: i915G. Посередине: i915p. Справа: i925X.
Южный мост ICH работает со всеми остальными интерфейсами. Существует четыре варианта нового южного моста. По умолчанию используется ICH6. Мост ICH6R добавляет функцию RAID , ICH6W содержит встроенный контроллер беспроводной сети, а ICH6RW совмещает в себе обе функции.

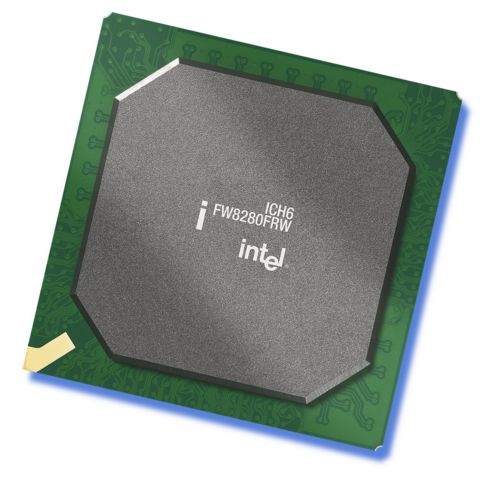

Южный мост ICH6 обладает массой новых функций
Все мосты серии ICH6 сильно отличаются от своих предшественников. Они, как и раньше, поддерживают PCI , USB 2.0 , контроллеры накопителей и т.д. Но теперь в них появилась поддержка четырех линий PCI Express x1 , системы звука High Definition Audio ( HDA ) и четырехканального контроллера AHCI Serial ATA. **_Графическое ядро Graphics Media Accelerator 900 _**С выпуском новых чипсетов появилось и новое графическое ядро Graphics Media Accelerator 900, которое стало приемником Extreme Graphics II ( EGII ). Оно будет использоваться в чипсетах i915G/i915GV. Ядро получило улучшенную архитектуру, однако оно не поддерживает аппаратно все функции DirectX 9. GMA 900 умеет обрабатывать только пиксельные программы, а вершинные программы “ложатся на плечи” процессора. Сам чип использует четыре пиксельных конвейера с поддержкой пиксельных программ 2.0 с 16 - и 32 -битной точностью вычислений. Полноэкранного сглаживания и анизотропной фильтрации и вовсе нет. Как и прежде, ядро отнимает достаточно много системной памяти под свои задачи. К счастью, в BIOS можно выставить максимальный объем графической памяти — 32 Мбайт. При запуске игр GMA 900 будет выделяться дополнительная память (объемом до 96 Мбайт). Однако использование системной памяти в качестве графической негативно сказывается на производительности, поскольку ее пропускная способность не так высока, как у выделенной памяти современных видеокарт. Хотя пропускная способность DDR2 533 составляет целых 8,6 Гбайт/с, следует учитывать, что она используется совместно с другими системными компонентами. Для DVI-выхода Intel выпустила дочернюю карту SVDO , которую можно установить в слот PCIE x16. Таблица №2. Сравнительная характеристика новых чипсетов
i925X i915P i915G i915GV
Процессоры Pentium 4 Pentium 4, Celeron D Pentium 4, Celeron D Pentium 4, Celeron D
Частота FSB 200 МГц 200, 133 МГц 200, 133 МГц 200, 133 МГц
Hyper-Threading Да Да Да Да
Макс. объем памяти 4 Гбайт 4 Гбайт 4 Гбайт 4 Гбайт
Тип памяти DDR2 400/533 DDR400, DDR2 400/533 DDR400, DDR2 400/533 DDR400, DDR2 400/533
Режимы памяти Один или два канала Один или два канала Один или два канала Один или два канала
Графика PCI Express x16 PCI Express x16 PCI Express x16, GMA 900 GMA 900
PCI Express 4 слота PCIE x1, 1 слот PCIE x16 4 слота PCIE x1, 1 слот PCIE x16 4 слота PCIE x1, 1 слот PCIE x16 4 слота PCIE x1
Слоты PCI 6 PCI 2.3 Bus Masters, 32 бита 6 PCI 2.3 Bus Masters, 32 бита 6 PCI 2.3 Bus Masters, 32 бита 6 PCI 2.3 Bus Masters, 32 бита
Контроллер накопителей 1 UltraATA/100, 4 SATA-150 1 UltraATA/100, 4 SATA-150 1 UltraATA/100, 4 SATA-150 1 UltraATA/100, 4 SATA-150
Порты USB 8 портов USB 2.0 8 портов USB 2.0 8 портов USB 2.0 8 портов USB 2.0
Сетевой интерфейс MAC 100 Мбит/с MAC Гигабит через PCIE MAC 100 Мбит/с MAC Гигабит через PCIE MAC 100 Мбит/с MAC Гигабит через PCIE MAC 100 Мбит/с MAC Гигабит через PCIE
Поддержка звука HD Audio (24 бита, 192 кГц), плюс AC97 2.3 HD Audio (24 бита, 192 кГц), плюс AC97 2.3 HD Audio (24 бита, 192 кГц), плюс AC97 2.3 HD Audio (24 бита, 192 кГц), плюс AC97 2.3
**_Intel блокирует разгон _**Intel уже давно борется с разгоном своих процессоров. Все началось с того, когда инженеры заблокировали множитель. После этого единственным способом увеличения частоты был разгон системной шины. Для новой платформы подобная возможность особенно актуальна, поскольку тогда можно было бы устанавливать будущие процессоры с FSB 1066 МГц и DDR2 667. На этот раз появилось новое препятствие — теперь будет проверяться частота процессора. Если она на 10% превышает стандартную, система не запустится. Впрочем, две компании ( Asus и Gigabyte ) уже увеличили этот порог до 15-20%.
**_Переходные мутанты _**Если вы не торопитесь менять дорогую сердцу AGP-карту и модули памяти DDR400, то вашему вниманию предлагается ряд плат с Socket 775 на старых чипсетах i865/i875 (скажем, SL-865PRO-775 от Soltek).

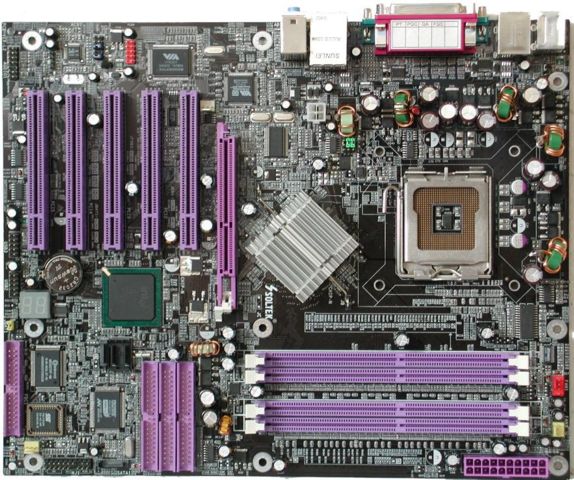

Soltek SL-865PRO-775: i865PE и Socket 775 мирно уживаются вместе.
**_Intel i915P и i925X _**i915P предназначен для рынка массовых систем и использует высокоскоростной порт PCIE x16 для видеокарты. Он мало в чем уступает флагманскому чипсету i925X, хотя материнские платы на его основе будут стоить дешевле. Сам же i925X предназначен, в первую очередь, для процессоров с частотой системной шины 800 МГц — все Pentium 4 и P4 Extreme Edition. Данный чипсет использует эксклюзивную функцию Enhanced Memory Pipelining для увеличения производительности памяти в двухканальном режиме. Но на практике прирост оказывается не столь большим. **_Serial ATA и RAID _**Контроллер Serial ATA был также переработан. Если в южных мостах серии ICH5/ICH5R использовался относительно простой контроллер, то теперь компания обновила его до класса AHCI (Advanced Host Controller Interface). Теперь чипсеты серии i9xx получили четыре SATA-порта. В результате Windows опознает контроллер как RAID-устройство. Все порты работают с максимальной скоростью 150 Мбайт/с. Кроме этого, теперь они поддерживают ATAPI-устройства — оптические приводы с интерфейсом SATA. Но есть одна проблема, связанная с SATA-контроллером. Если Windows была установлена с использованием ICH5 RAID, она не будет работать с новым чипсетом из-за проблем с драйверами. Что касается поддержки RAID, то и здесь произошли некоторые изменения. Как и раньше, для ускорения дисковой системы вы можете установить массив RAID 0, для большей надежности зеркалирование — RAID 1. Но в новых чипсетах появилась еще одна любопытная технология — RAID Migration Capability. Допустим, в системе установлен один жесткий диск, но в ближайшее время вы собираетесь прикупить второй хард и перейти на RAID-массив 0 или 1. Раньше для этого пришлось бы полностью переустановить систему. Теперь же при установке Windows следует решить, желаете ли вы в будущем создавать систему, которая будет работать с RAID-массивом, или будете использовать диски обычным образом. Если выберете первый вариант, то в любой момент можно будет организовать массив RAID 0 или 1. Единственное, что потребуется сделать — установить второй жесткий диск. Недостаток системы, которая установлена с поддержкой функции RAID Migration Capability, заключается в том, что привод не будет виден на компьютерах, где не установлен контроллер ICH6R и драйвера Intel Application Accelerator 4.0 RAID. Еще одной новинкой стала возможность устанавливать запасной ( spare ) привод. Он будет полезен для конфигураций RAID 1 и позволит автоматически перестроить массив, если один из приводов выйдет из строя. Таблица №3.
Тестовая конфигурация
Процессоры Intel (Socket 775)
Pentium 4 550 (3400 МГц, 1024 кбайт)
Pentium 4 560 (3600 МГц, 1024 кбайт)
Pentium 4 EE 3,40 ГГц (3400 МГц, 512/2048 кбайт)
Процессоры Intel (Socket 478)
Pentium 4 3,40 ГГц (3400 МГц 512 кбайт)
Pentium 4 3,40E ГГц (3400 МГц 1024 кбайт)
Pentium 4 EE 3,40 ГГц (3400 МГц 512/2048 кбайт)
Память
Intel Pentium 4 (Socket 775) 2x512 Мбайт — DDR400 Corsair и 2x512 Мбайт — DDR2 533 Corsair
Intel Pentium 4 (Socket 478) 4x256 Мбайт — DDR400 Corsair
Материнские платы
Платформа Intel (Socket 775) Gigabyte GA-8ANXP-D (Intel i925X)
Gigabyte GA-8GPNXP Duo (Intel i915P)
Платформа Intel (Socket 478) Asus P4C800-E Deluxe (Intel i875P)
Интегрированная графика Intel (Socket 478) Gigabyte GA-8IG1000 Pro (Intel i865G)
Общее аппаратное обеспечение
Звуковая карта Terratec Aureon 7.1 Space
Графическая карта AGP ASUS V9999 Ultra Deluxe 256 Мбайт (nVidia GeForce 6800 Ultra)
Графическая карта PCIE Эталонная карта nVidia GeForce 6800 Ultra 256 Мбайт
Графические карты для сравнения с i915G ATi Radeon 9200, 64 Мбайт (128-бит) nVidia GeForce FX 5200, 64 Мбайт, (64-бит) nVidia GeForce FX 5200, 128 Мбайт, (128-бит)
Жесткие диски (система Intel) Intel FW82801ER, ICH6R 2xSATA Maxtor MaXLine III 7B250S00 (RAID 0) 250 Гбайт
DVD/CD-ROM MSI MS-8216D 16x
Блок питания Antec True Control 550 Вт
Программное обеспечение
Чипсет Intel Chipset Software Installation Utility 6.0.1.1002 и Application Accelerator 4.1.0.6325
Драйвер GPU nVidia Detonator 61.45
Драйвер GPU ATi Catalyst 4.6, PCIE Beta Driver
DirectX 9.0b
ОС Windows XP Professional (Build 2600), SP1
**_Технология Intel Flex Memory _**Раньше для двухканального режима работы памяти приходилось устанавливать на каждый канал модули одинаковой емкости. Теперь появилась технология, которая позволяет обойти это ограничение. Результаты тестов технологии Flex Memory 2 x 512 Мбайт (2 канал) 512 + (2x256) Мбайт (2 канал) 2 x 512 Мбайт (одноканальный режим)
UT 2004 57,2 56,1 55,0
PC Mark 2004 (memory bench) 5609 5494 4850
С появлением Flex Memory стало возможным устанавливать модули памяти с разными объемами памяти — лишь бы суммарный объем каждого канала был равным. То есть вы можете установить на первый канал модуль на 512 Мбайт, а на второй — два по 256 Мбайт. Правда, это негативно скажется на производительности.
_Matrix RAID _Matrix RAID является одной из самых интересных особенностей новой подсистемы накопителей, поскольку она позволяет совместить скорость массива RAID 0 с надежностью массива RAID 1. Но при использовании всего двух приводов! Раздел RAID 0 можно использовать для операционной системы, игр, приложений и файла подкачки, а раздел RAID 1 — для документов, фотографий и других важных файлов. Если один из жестких дисков выйдет из строя, то весь раздел RAID 0 будет разрушен, а все документы на RAID 1 сохранятся. **_Очередь команд NCQ _**Южные мосты поддерживают еще одну новую технологию — очередь команд NCQ ( Native Command Queuing ). Ее секрет прост: если контроллер, драйвер и привод поддерживают очередь команд, то последний может изменять порядок входящих команд таким образом, чтобы уменьшить задержки, связанные с вращением пластин. Это позволяет повысить скорость и эффективность работы дисковой подсистемы. Ведь только привод знает, где находятся секторы с нужной информацией, и только он может найти оптимальный путь для их считывания. Отметим, что привод тоже должен поддерживать NCQ. В продаже уже есть подобные жесткие диски — Maxtor MaXLine III и Seagate Barracuda 7200.8. **_Встроенная беспроводная сеть _**Intel активно интегрирует беспроводные технологии в свои продукты. Чипсеты i915/i925Х обеспечат пользователей не только встроенными клиентами Wi-Fi , но и возможностью программной организации точки доступа. Программистам Intel также удалось упростить настройку беспроводной аутентификации и шифрования. Единственное, что нужно помнить, — дизайн Intel требует использование PCI-модуля WLAN , который появится в продаже только в третьем квартале этого года.

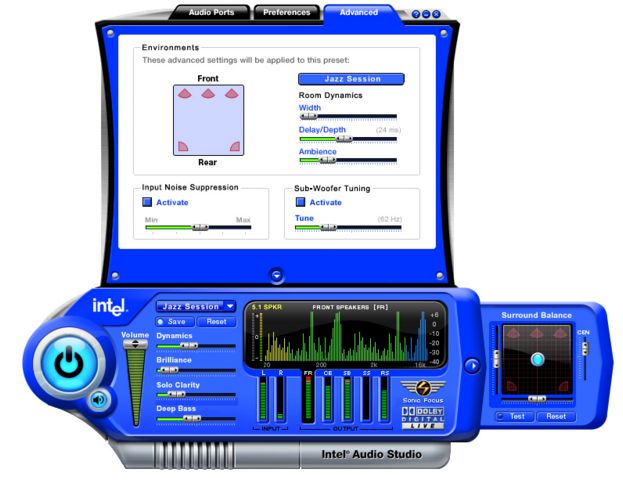

Настройки HDA в Windows.
**_High Definition Audio _**И последняя особенность чипсетов нового поколения — звуковая система High Definition Audio (HDA). Уже несколько лет на рынке встроенного звука властвует стандарт AC’97 , который претерпел за это время минимальные изменения и успел морально устареть. Технически HDA от Intel на голову опережает AC’97. Она поддерживает 24 -разрядный/ 192 -кГц 7.1 -канальный звук и Dolby Digital. Кроме этого HDA использует многопоточность (маршрутизацию звука с нескольких источников на различные устройства воспроизведения), поддержку массива микрофонов и автоматическую конфигурацию звуковых портов. Будущее за Socket 775На новую платформу Intel можно взглянуть под тремя разными ракурсами: с точки зрения производительности, функциональности и перспектив. На данный момент мы не будем касаться цен, поскольку в самом начале все компоненты будут стоить очень дорого. Уже через месяц цены, скорее всего, сильно упадут. Остается только ждать. Количество новых функций и технологий, которые появились в новых чипсетах, просто поражает. Intel выпустила действительно революционную линейку чипсетов, в которой появились такие нововведения, как High Definition Audio, Wireless Connect Technology, Matrix RAID, NCQ и т.д. Да, в новой архитектуре были воплощены все передовые технологии, но они сегодня не дают значительного прироста производительности. Все, возможно, изменится, когда появятся чипсеты с поддержкой памяти DDR2 667 и FSB 1066 МГц, а также новый степпинг Prescott. Новые технологии от Intel пришли надолго. И если вы собираетесь покупать новый компьютер, то лучше присмотреться именно к поколению Socket 775. Таблица №4 Результаты тестирования
Pentium 4 3,40 ГГц (Socket 478) Pentium 4 3,40E ГГц (Socket 478) Pentium 4 EE 3,40 ГГц (Socket 478) Pentium 4 550 (3,40 ГГц, Socket 775, DDR2) Pentium 4 560 (3,60 ГГц, Socket 775) Pentium 4 560 (3,60 ГГц, Socket 775, DDR2) Pentium 4 EE 3,40 ГГц (Socket 775)
PC Mark 2004 — CPU 5260 5173 5248 5288 5587 5620 5262
PC Mark 2004 — Memory 5073 5396 5550 5555 5453 5674 5579
WinRAR 3.30 (сек) 4:33 4:15 4:12 4:19 4:24 4:13 4:24
AquaMark3 (1280х1024, 32 бита, FPS) 119,8 119,2 126,8 119,5 121,8 123,6 126,1
Unreal Tournament 2004 (1280x1024, 32 бита) 143,3 123,1 138,7 127,2 130,4 132,8 139,6
Far Cry (1280x1024, 32 бита, Low) 198,0 198,4 215,3 201,6 203,7 209,0 217,0
**_Тесты встроенного графического ядра _**Чтобы оценить 3D-производительность ядра GMA 900, мы решили сравнить новое интегрированное решение Intel с предшественником — EGII (i865G), а также с рядом карт начального уровня: nVidia GeForce FX 5200 64 Мбайт ( 64 бита), GeForce FX 5200 128 Мбайт ( 128 бит) и ATi Radeon 9200 64 Мбайт ( 128 бит). Тестовый пакет Aquamark 3 не позволяет выставлять версию DirectX, так что сравнение получается честным. Графическое ядро i915G здесь уверенно обошло FX 5200, уступив лишь Radeon 9200. Unreal Tournament 2004 мы тестировали с максимальной детализацией. 128-битные карты обеспечивают ощутимый прирост производительности. Но в любом случае GMA 900 показало куда лучшие результаты, нежели предшественник — i865G. Результаты тестов встроенного графического ядра
AquaMark 3 (1024х768) UT 2004 (1024х768) Far Cry (800x600 — среднее качество)
Radeon 9200 64 Мбайт, 128 бит 12699 39,6 39
GeForce FX 5200 128 Мбайт, 128 бит 9045 34,7 40
GeForce FX 5200 64 Мбайт, 64 бита 8030 26,4 31
Intel i915G 9865 23,9 31
Intel i865G 3933 9,5 -
Последняя игра, где мы тестировали GMA 900 и компанию, — Far Cry в разрешении 800х600 при средних настройках качества. На i865G игра не запустилась, так как она требует поддержки DX9. В свою очередь, i915G показало себя неплохо, но во время игры на экране были некоторые ошибки при рендеринге (возможно, эта проблема будет решена в новых драйверах). GMA 900 показало не такие плохие результаты, но этого все равно мало для того, чтобы комфортно играть в современные игры.
